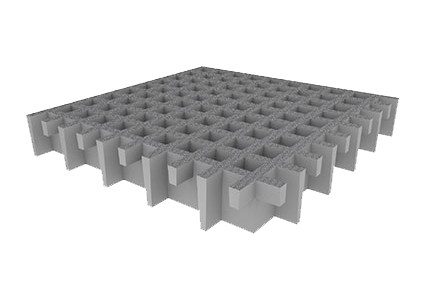

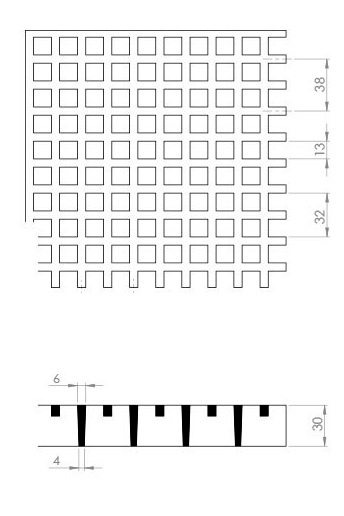

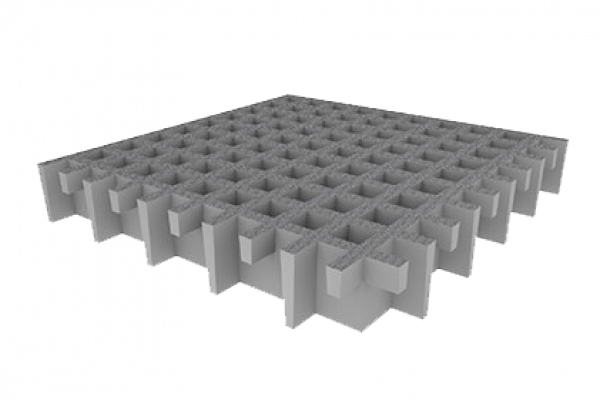

Gitter 20x20

Produkte - Gitter 20x20

Plattenabmessungen: 2007 × 1002 mm
Feuerbeständigkeit
Rutschfeste Oberfläche R13
Gewicht: 18 kg/m²
Oberfläche: Sand
Farbe: Grau
42 % offene Fläche

TABELLE MIT VERFORMUNGSWERTEN IN MM

Abstand zwischen den Auflagen (mm)	Gleichmäßig verteilte Last (kg/m²)							Max. zulässige Belastung in Kg/m²	Belastung bei Bruch Kg/m²
Abstand zwischen den Auflagen (mm)	100	150	200	250	500	750	1000	Max. zulässige Belastung in Kg/m²	Belastung bei Bruch Kg/m²
300	0,0	0,0	0,0	0,0	0,0	0,1	0,1	10419	41726
400	0,0	0,1	0,1	0,1	0,2	0,2	0,6	4386	17594
500	0,1	0,1	0,2	0,2	0,4	0,6	0,8	2238	9000
600	0,2	0,3	0,3	0,4	0,8	1,2	1,6	1288	5202
700	0,3	0,5	0,6	0,8	1,5	2,2	-	805	3270
800	0,6	0,8	1,1	1,3	2,5	-	-	534	2185
900	0,9	1,3	1,7	2,1	-	-	-	370	1530
1000	1,4	2.0	2,6	3,2	-	-	-	266	1111
1100	2,0	2,9	-	-	-	-	-	195	831
1200	2,9	-	-	-	-	-	-	147	636
1300	4,0	-	-	-	-	-	-	112	497
